高復元性ゴムスポンジ スーパーセットフォーム®SSF

スーパーセットフォーム®SSFは、
圧縮永久歪を限りなく0%に近づけた、
高復元性のEPDMゴムスポンジです。

高復元性ゴムスポンジ スーパーセットフォーム®SSFとは

圧縮永久歪0%

ゴムスポンジは柔らかく追従性が高い反面、従来、そのヘタリやすさが問題になっていました。
当社のスーパーセットフォーム®は、ゴムスポンジの柔らかさや追従性、耐水耐薬耐候性はそのままに、プラスワンの機能として圧縮永久歪を限りなく0%に近づけた、ヘタらないゴムスポンジです。
発売当初はSSF-Normal™のみであったスーパーセットフォーム®ですが、10年の歳月を経て、機能別(硬度別)の様々なニーズに対応できるようになりました。

高復元性ゴムスポンジ スーパーセットフォームSSFとは

まずはお気軽にお問い合わせください

製品に関するお問い合わせや、
サンプル請求、資料送付のご要望にも対応いたしますので、
お気軽にお問い合わせください。

こんなお悩みを解決します

筐体と扉のクリアランスが一定ではなく漏れる箇所がある

開閉頻度の高い扉に使用しているパッキンのヘタリが早く困っている

IP等級をパッキンで上げたい

特長

POINT 1

復元性に優れています

ゴムスポンジの柔らかさや追従性はそのまま、問題であったヘタりを解消することができます。
スーパーセットフォーム®SSFは、原子力発電所の津波対策やユニットバスのパッキン材として10年以上の耐用実績があります。

POINT 2

シール面に合わせて形状設計できます

角紐形状では対応が難しい低荷重でのシール面において、当社の提案形状にて最適なシール線が構築できるように断面形状の設計をいたします。

POINT 2

そのまま筐体に取り付け可能

スーパーセットフォーム®は、接着加工やテープ貼り加工など、筐体にそのまま取り付け可能な加工を施して納品することが可能です。
接着効率は損なわずにスポンジの硬化を防ぐ、新接着提案もございます。



押出成形品×スーパーセットフォーム®

発売当初はSSF-Normal™のみであったスーパーセットフォーム®。10年の歳月を経て、機能別(硬度別)の様々なニーズに対応できるようになりました。

サンプル

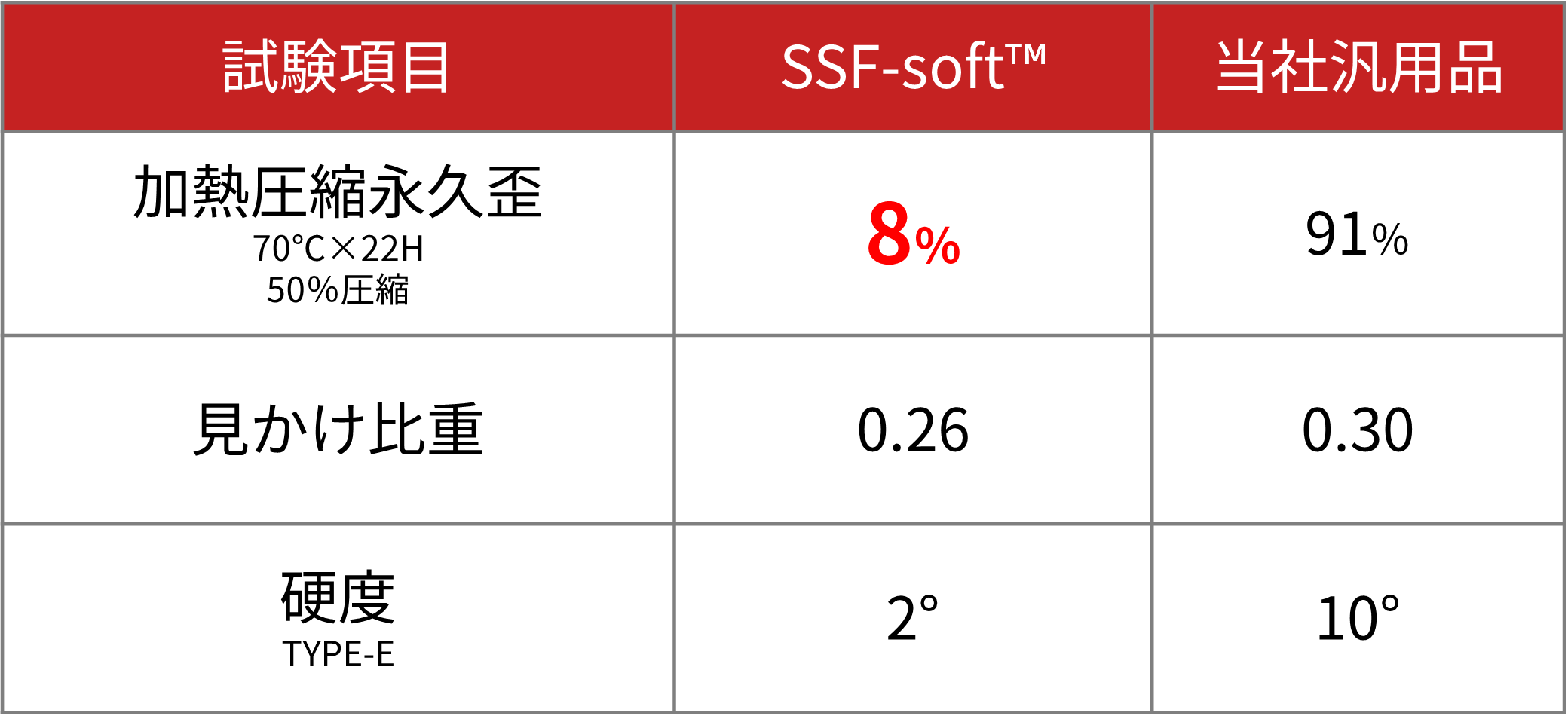

SSF-soft™

小さな荷重で止水・気密をする部分に使用されます。
低比重のゴム発泡体として、他に類を見ない良好な圧縮永久歪で、初期設計の止水・気密性を担保します。
スーパーセットフォーム®の売れ筋グレードです。

※右記物性表は規格値です。

サンプル

SSF-Normal™

SSF-soft™に比べて、筐体側がゴム応力を許容できる場合に使用されます。より高い面圧と良好な圧縮永久歪で止水・気密性を担保します。スーパーセットフォーム®発売当初からのグレードです。

※右記物性表は規格値です。

サンプル

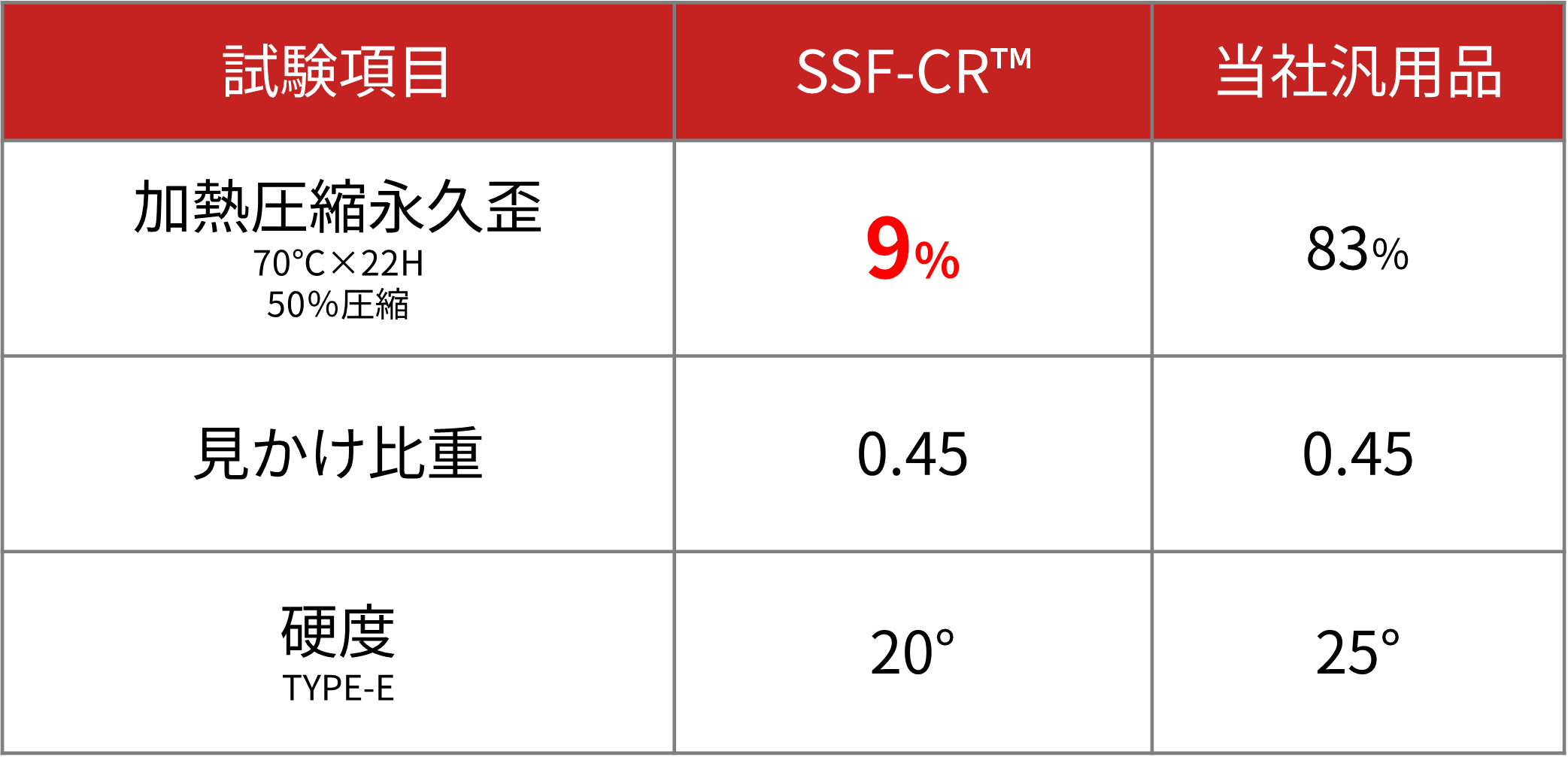

SSF-CR™

スーパーセットフォーム®シリーズ初のクロロプレンベースの高復元性ゴムスポンジです。鉄道車両難燃規格に適合しており、他のグレードでは対応の難しい、難燃等の要求される用途に使用できます。

※右記物性表は規格値です。

サンプル

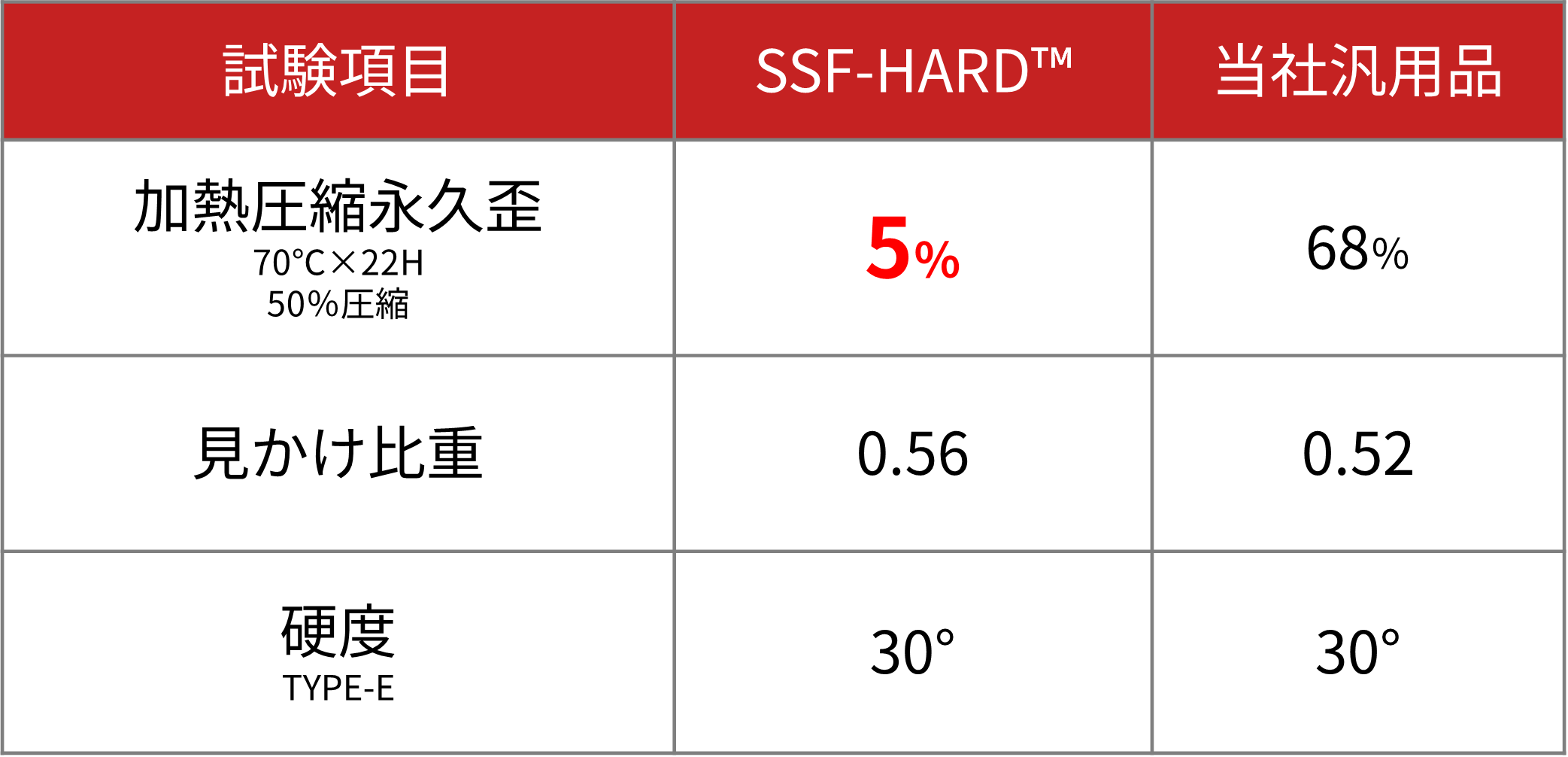

SSF-HARD™

SSF-Normal™よりも応力がかかり、より高い止水・気密性の必要な部分に使用する目的でつくられたスーパーセットフォーム®です。その応力応答特性を活かして、防振用途でも使用されております。

※右記物性表は規格値です。

SSF-soft™で当社提案の最適シール線構築形状

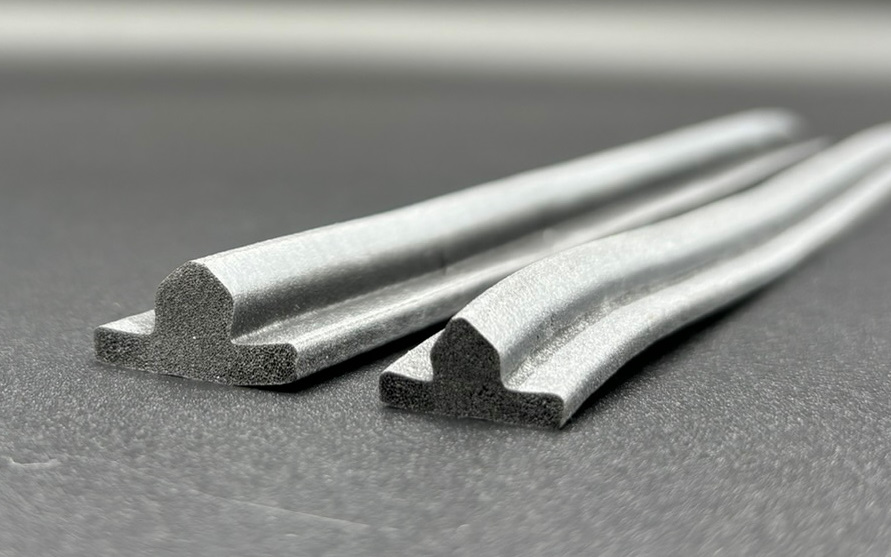

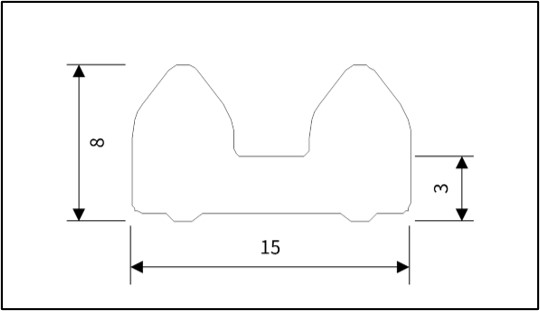

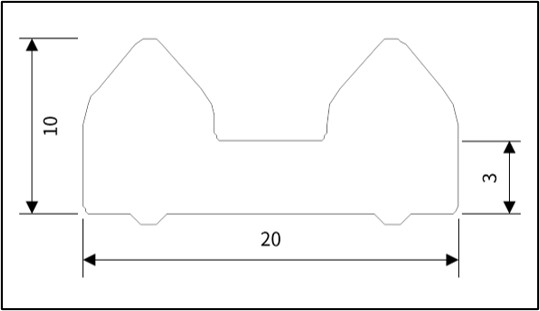

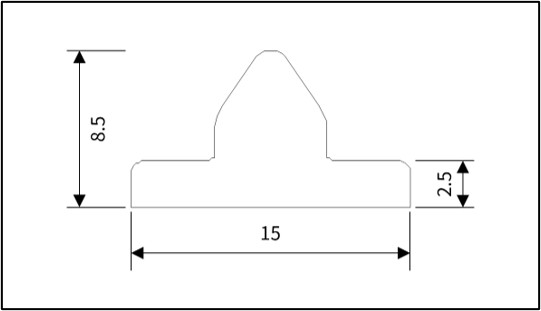

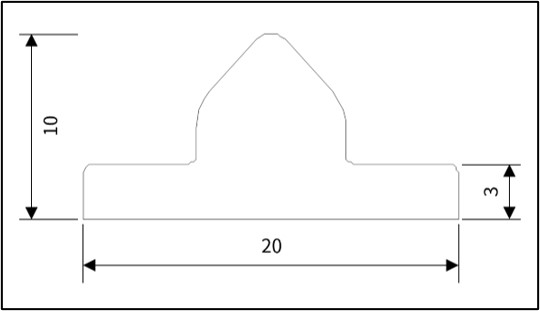

SSF-GKT™

当社がお客様のシールを行うために提供する、規格品断面形状です。
本形状を使用することにより、効果的にシールラインを形成することができ、お客様の筐体止水・気密性の向上に寄与いたします。
口金設計等不要でお使いいただけます。

規格ラインナップ

接着効率とスポンジの柔らかさを損なわない新提案

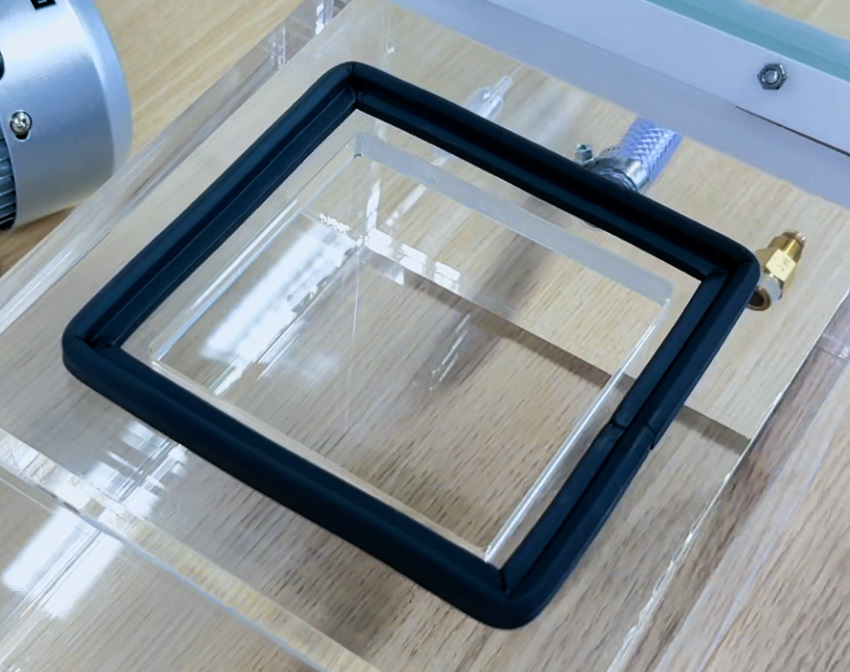

SSF-枠™(枠接着加工品)

お客様は筐体に取り付け施工を行うだけの状態で納入する接着提案です。
接着剤接着のため、硬化時間が短く、加硫接着品に比べ成形が容易です。断面形状と接着方法の工夫により、シール面の硬化を抑え、場所による応力変位を最小限に抑えたご提案です。

動画で見るSSF

活用例

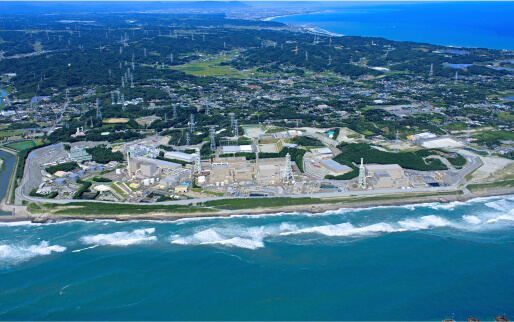

津波対策隔壁扉パッキン

津波対策隔壁扉パッキン

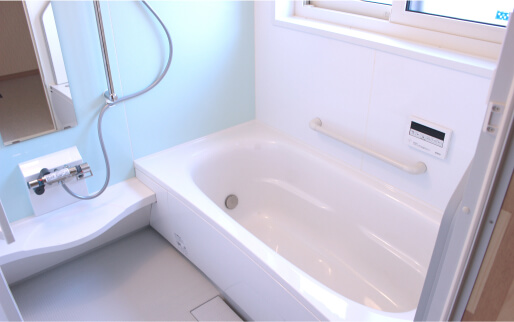

住宅設備向け浴室パッキン(エプロン止水、排水溝、点検口等)

住宅設備向け浴室パッキン(エプロン止水、排水溝、点検口等)

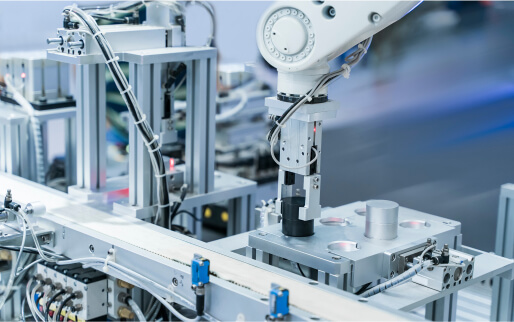

各種産業機器における機密性低下にお困りの部分

各種産業機器における
機密性低下にお困りの部分

一定の荷重応答性能を利用した自動車向けダンバー材

一定の荷重応答性能を利用した自動車向けダンバー材

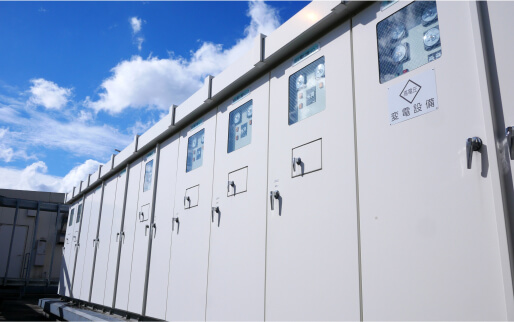

配電盤防水パッキン

配電盤防水パッキン

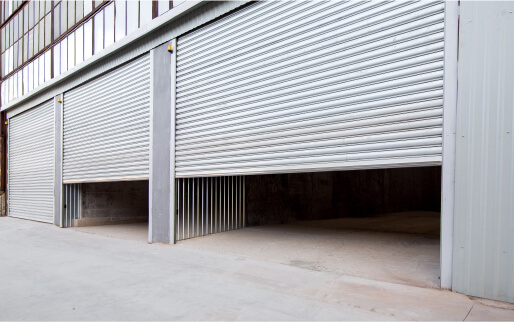

住宅向け水害対策パッキン

住宅向け水害対策
パッキン

防水板止水パッキン

防水板止水パッキン

集塵装置の粉漏れ防止・OA機器の紙粉対策等の気密対策

集塵装置の粉漏れ防止・OA機器の紙粉対策等の気密対策

製品提供例

製品加工形状本品は押出成形による
2次元断面での形状設計が可能です。

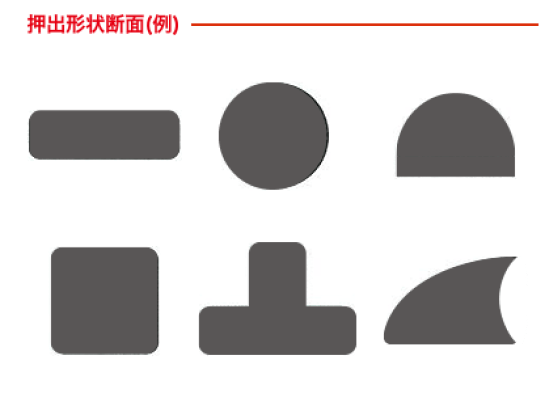

押出形状断面(例)

押出成形した製品を
2次加工して提供することが可能です。

接着加工、テープ加工、カット加工

よくあるご質問

Q

経年で戻らなくなるの?

A

SSFはその気泡構造と架橋密度の設計によって復元性の機能を持たせたゴムスポンジです。構造体で戻していますので、ゴムスポンジのセル構造が著しく破壊されたり、ゴムとしての劣化が著しく進行しない限りは半永久的に復元します。

Q

シート品はあるの?

A

SSFは通常押出成形品のひも状での提供となります。
一部成形品やシート品については、試作・特注対応となりますので、ご相談ください。

Q

耐摩耗性等の力学特性にも優れているの?

A

SSFは通常EPDMスポンジに「復元する」という機能をプラスワンしたゴムスポンジです。復元するという機能以外の、対候性や力学特性は通常のEPDMスポンジと同等とお考え下さい。
